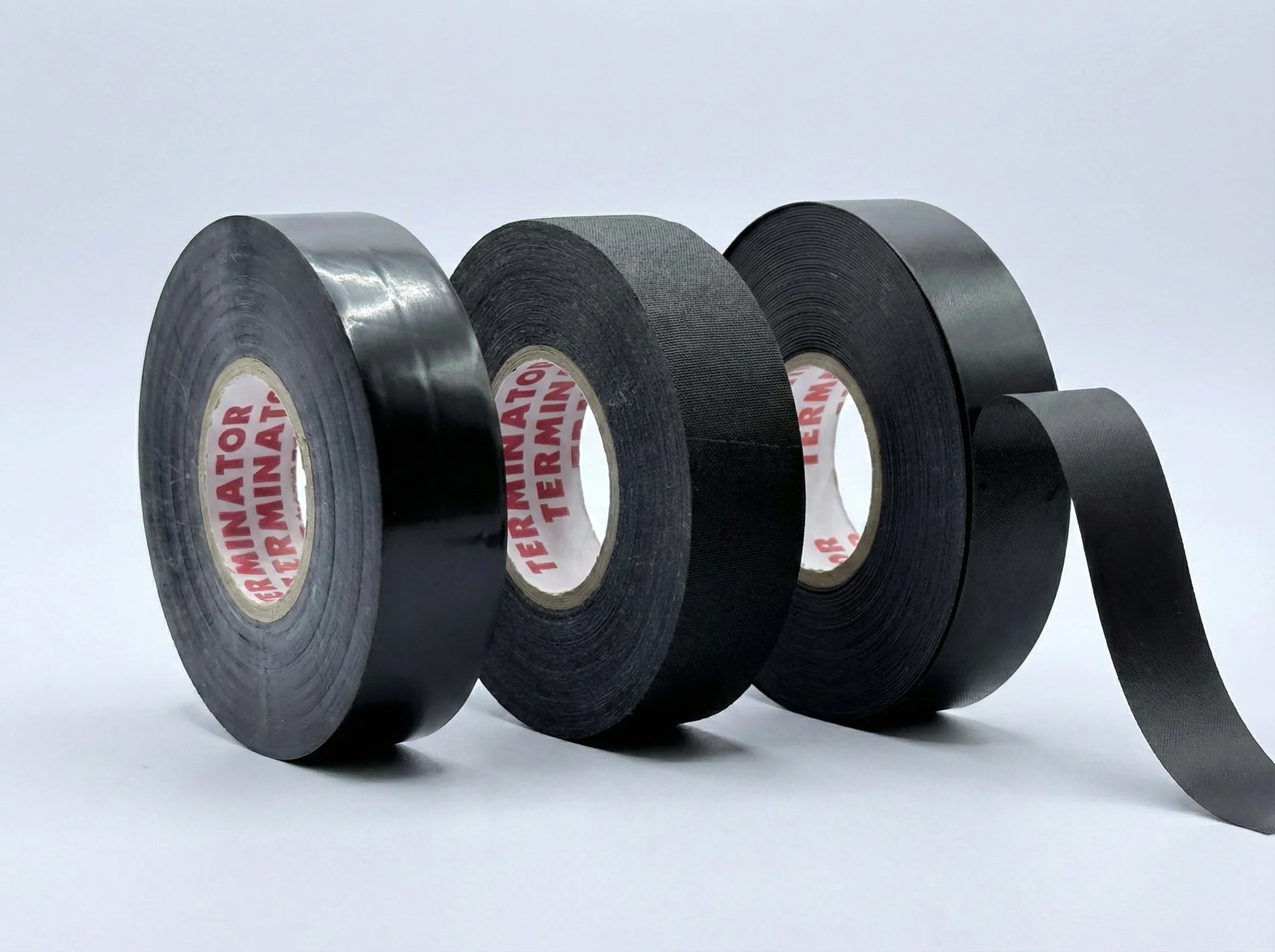

Анатомия изоленты: Чем отличаются ПВХ, Ткань и Резина

Выбор изоленты кажется простой задачей только на первый взгляд. Но когда речь заходит о профессиональном электромонтаже, ошибка в выборе материала может стоить дорого: от простого «отклеилась на морозе» до короткого замыкания и пожара.

В этом фундаментальном разборе мы рассмотрим физику и химию трех основных типов изоляционных лент: ПВХ, Тканевой и Резиновой.

TL;DR — Краткая выжимка

• ПВХ лента — классика для 220В (розетки, щитки). Держит до 6кВ. Каучуковый клей работает до -40°C.
• Тканевая лента — для авто. Флисовая (антискрип в салоне), тканевая (под капотом до +150°C).
• Резиновая лента — для экстремальных условий (вода, высокое напряжение до 28кВ). Без клея, вулканизируется. Требует ПВХ защиты сверху.
• Золотое правило: Чем толще лента — тем выше прочность. Профессиональная (0.18-0.22мм) > Базовая (0.13мм).

1. ПВХ Изолента

Это «классика» электромонтажа. Но ПВХ бывает разным. У TERMINATOR есть две основные линейки, каждая для своих задач.

Физика процесса

ПВХ-лента работает как диэлектрический барьер. Качество определяется двумя параметрами: толщиной основы и типом клея.

• Базовая серия (0.13 мм): Классическая толщина. Используется для цветовой маркировки фаз и простой изоляции в помещениях.
• Профессиональная серия (0.18-0.22 мм): Утолщенная основа с каучуковым клеем для работы при экстремальных температурах.

Каучуковый клей (адгезив) не «стекленеет» на морозе. Температура стеклования каучука ниже -40°C, в то время как дешевый акрил теряет адгезию (сцепление с поверхностью) уже при -10°C.

Когда использовать?

• Первичная изоляция: Скрутки, клеммы, шины (до 6000В).
• Маркировка: Фазировка (L1, L2, L3, N, PE) — благодаря цветовой гамме.
• Герметичность: Защита от влаги и слабых химических воздействий.

Для экстремальных условий существуют всепогодные ленты (работают до -18°C) и огнеупорные самозатухающие (для объектов с повышенными требованиями пожарной безопасности).

Техническое сравнение

2. Тканевая Лента для Автомобиля

Если ПВХ — это король электрики 220В, то тканевая лента — королева автопрома.

Почему ткань лучше для авто?

Под капотом температура может достигать +100°C и выше (рядом с блоком цилиндров). ПВХ держится до +80-90°C, но при +105°C может потерять структурную целостность. Для салонной проводки ПВХ подходит, но под капотом — только ткань.

Тканевые ленты на основе полиэстера или флиса выдерживают экстремальные температуры до +150°C.

Два типа ткани: В чём отличие?

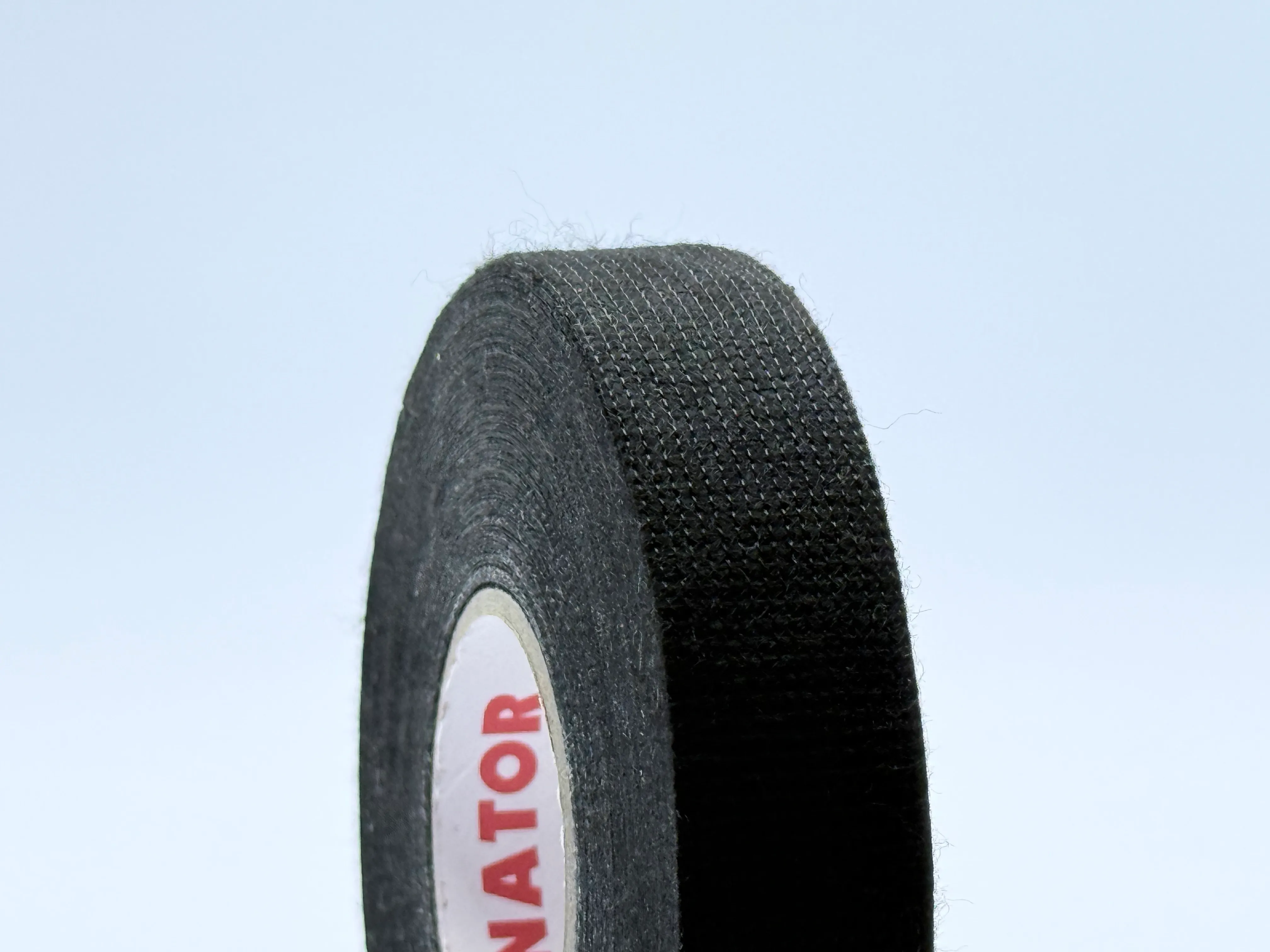

1. Флисовая (Велюровая)

Мягкая, «пушистая» лента. Главная задача — шумоизоляция.

• Назначение: Салон автомобиля.
• Функция: Устраняет скрипы проводки о пластик, защищает от шума и вибраций («антискрип»).

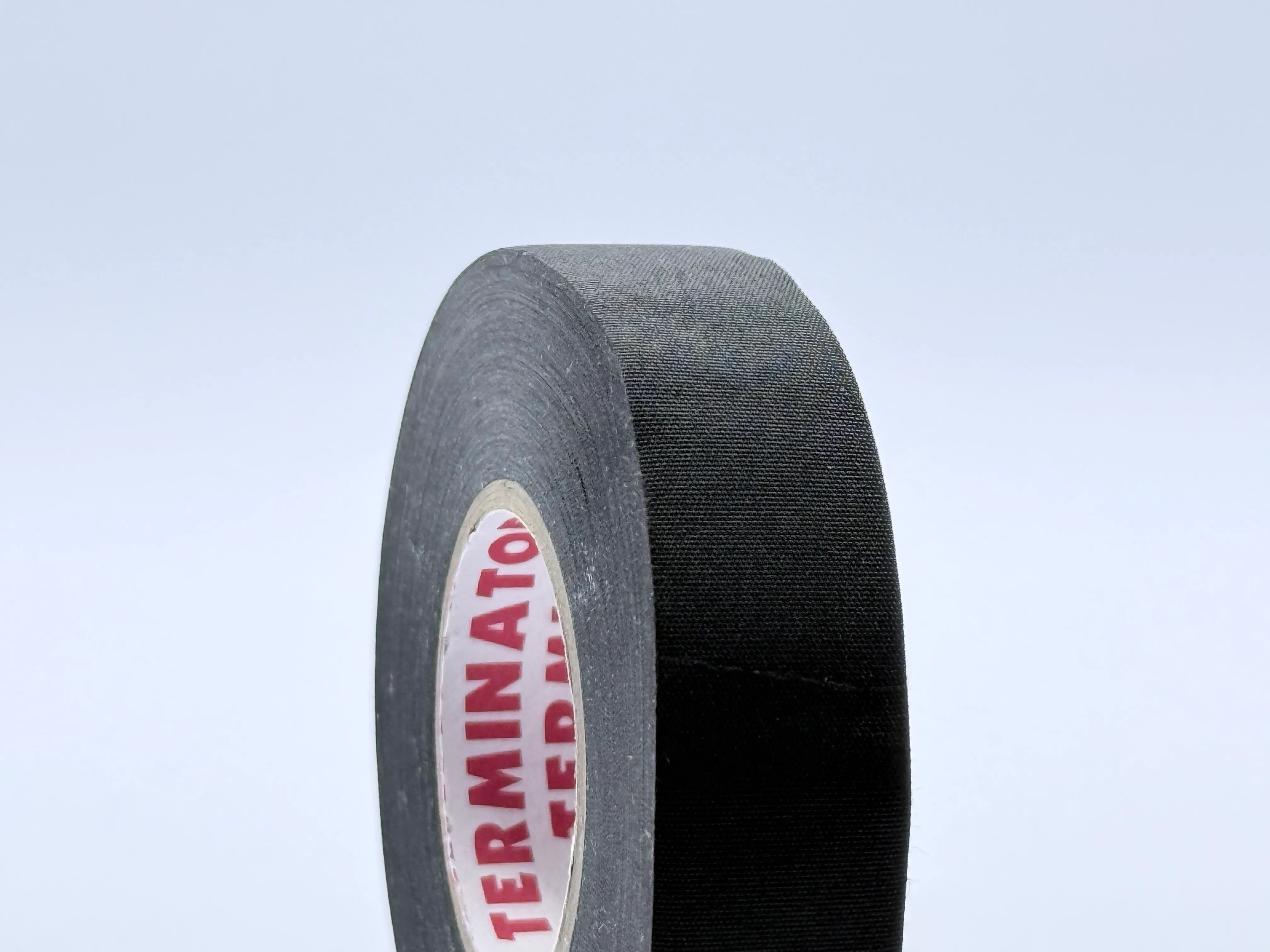

2. Полиэстеровая (Тканевая)

Гладкая, жесткая, очень прочная. Главная задача — термозащита.

• Назначение: Подкапотное пространство.
• Функция: Защита от перетирания и температуры до +150°C.

Формула надежности

При выборе ленты для авто важно учитывать температурный класс изоляции.

$T_{max} > T_{engine} + 20^\circ C$

Серия IZT Fabric имеет рабочий диапазон до +150°C, что перекрывает пиковые нагрузки любого гражданского двигателя.

3. Самовулканизирующаяся Резиновая Лента

Это «спецназ» в мире изоляции. Ленты на основе этилен-пропиленовой резины.

Магия без клея

У этой ленты нет клеевого слоя. Вообще. Она работает за счет вулканизации: при растяжении ленты в 2-3 раза (на 200-300%) активируются молекулярные связи. Слои слипаются друг с другом, образуя монолитную резиновую трубку.

Подробнее: Как работает самовулканизирующаяся лента

Где это нужно и как применять?

1. Работа в воде: Изоляция погружных насосов. Монолитная резина не пропускает воду (0%).
2. Высокое напряжение: Серия IZR держит до 28 кВ/мм.
3. Экстренный ремонт труб: Можно затянуть свищ в трубе под (небольшим) давлением.

Резиновая лента обеспечивает идеальную герметичность и диэлектрическую изоляцию, но она мягкая и неустойчива к порезам и УФ-излучению. Поверху резиновой ленты всегда нужно наматывать защитный слой ПВХ-ленты — это «броня», которая защитит резину от механических повреждений, солнца и истирания.

Диэлектрическая прочность

Для высоковольтных линий критически важен расчет толщины изоляции:

$U_{breakdown} = E_{strength} \times d$

Где $E_{strength}$ — электрическая прочность материала (28 кВ/мм для резины), а $d$ — толщина намотки. Один слой (0.76 мм) держит более 21 000 Вольт.

Итоговая таблица выбора

Никогда не используйте обычную изоленту для ремонта шлангов системы охлаждения в авто. Давление антифриза и высокая температура разрушат клей. Используйте только самовулканизирующиеся ленты или специализированный армированный скотч.
